さて、本日はベッドレベリングのスプリングを交換していきます。
どの部分かというと、ビルドプレートの下にある4か所のバネ部品です。
最初からついているものは、バネが傾いたりして少し頼りなかったので、アリエクでグレードアップのバネを注文しました。送料込みで200-300円。非常に安いですね。

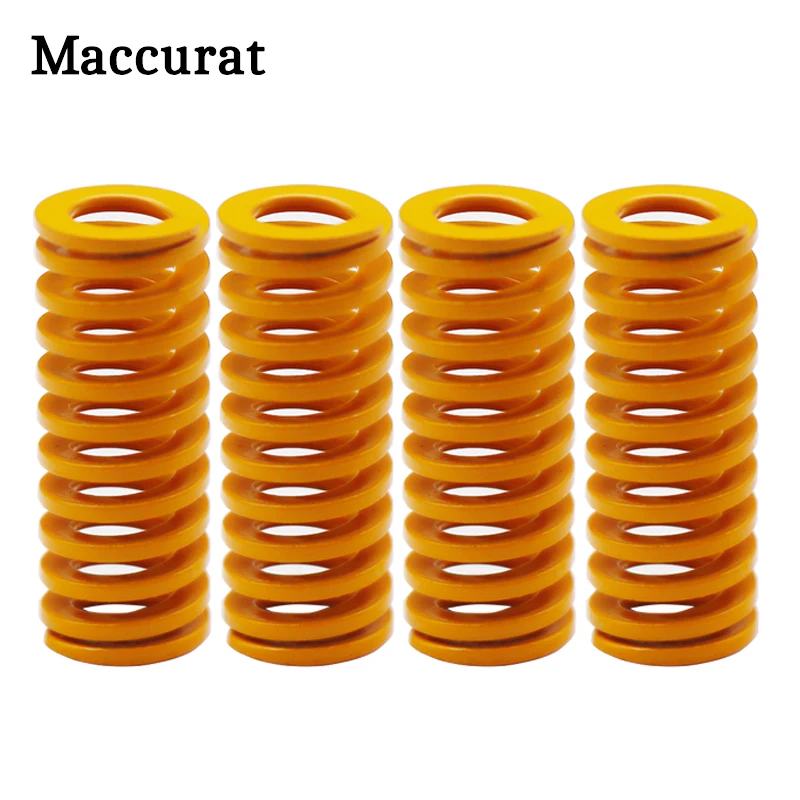

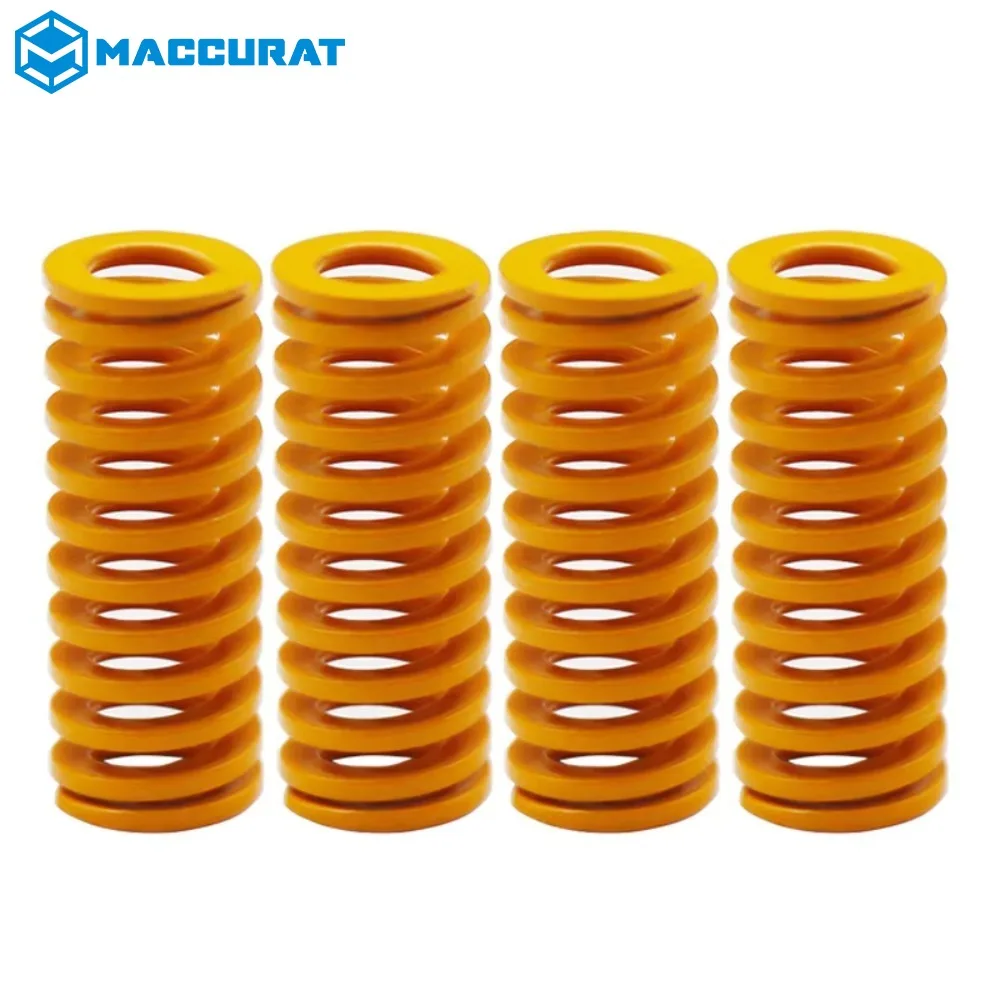

114.0￥ 10% OFF|4 個 3Dプリンタ部品Spring10*25 ミリメートルレベリング春 3Dプリンタアクセサリーreprapため輸入エンダー 3 anet a8 ホットベッド|3Dプリンタパーツ & アクセサリ| - AliExpress
Smarter Shopping, Better Living! Aliexpress.com
ja.aliexpress.com
見るとわかりますが、バネが歪んでいます。補助パーツもthingiverseに上がっていますが、バネ自体の弾性力も弱めなので交換します。ビルドプレートとX軸の平行度もイマイチ
交換パーツが2週間ほどで到着。右が新しいものです。
巻き数も7から→9.5程度に増加しており、弾性も強めです。
早速交換します。
普通にネジを外して取り換えるだけです。バネが真っすぐになりました。
レベリング調整を行います。
ガラスベッドに換装している上、弾性力もあがっているのでZ軸のリミットスイッチを5ｍｍ程度上に設置しなおしました。(ビルドプレートを下げるためにバネを押さえつけすぎてしまうので)
その分造形範囲は5mm狭まりますが、私は高さのある物をあまり造形しないのでこの程度は問題ありません。
レベリングを造形でチェックします。
全ての個所で薄かったり厚かったりすることなく均一に造形されていたらOKです。
線の枠は爪でちょっとひっかけてもビルドプレートから取れなければOKです。
こちらのデータはThingiverseから借用させていただきました。
Ender 3 Level Test by elmerohueso
Borrowed Jfearnside's code to stop at each corner (twice) so you can check the bed level, and injected it into my test o...
www.thingiverse.com
作業完了！
以前は何度か造形を繰り返しているうちにいつの間にかレベリングが狂う事もありました。
バネを交換したおかげか今は結構安定しています。
また、X軸との平行度も少し良くなった気がします。(あくまでレベリングチェック造形を見た感想ですが)
安いので結構おすすめなグレードアップです。
